Napięcie przejściowe to krótki, niepożądany skok napięcia, który może pojawić się na liniach zasilających, sygnałowych lub obwodach wewnętrznych. Mimo że działa tylko krótko, może uszkodzić komponenty, przerwać działanie i z czasem obniżyć niezawodność. Może to wynikać z błyskawic, przełączania lub aktywności wewnętrznej systemu. Ten artykuł wyjaśnia jego źródła, zachowanie, efekty, pomiar, ochronę i sposób obsługi.

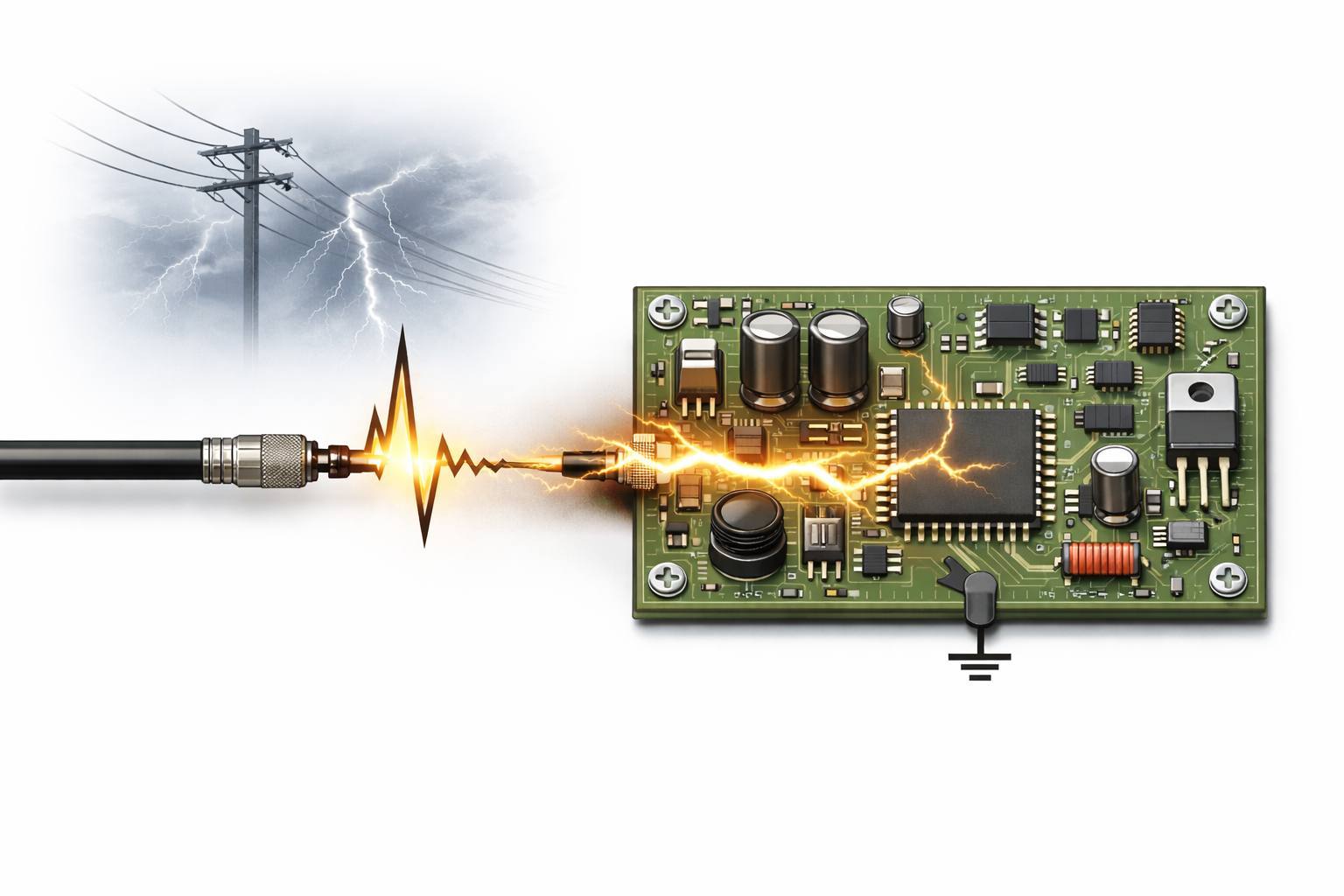

Podstawy napięcia przejściowego
Napięcie przejściowe to nagły i niepożądany wzrost napięcia, który pojawia się na linii zasilającej, sygnałowej lub obwodzie wewnętrznym, a następnie szybko znika. Chociaż trwa to krótko, może zakłócać działanie, uszkadzać części elektroniczne i obniżać niezawodność systemu z czasem.
Powiązane terminy
Napięcie przejściowe nazywane jest również impulsem napięciowym, przepięciem lub przejściowym przepięciem. Chociaż te terminy mogą się nieco różnić w technice, wszystkie opisują krótkotrwały wzrost napięcia, który wywiera większe obciążenie elektryczne na obwód, niż jest przeznaczone do jego obsłużenia.

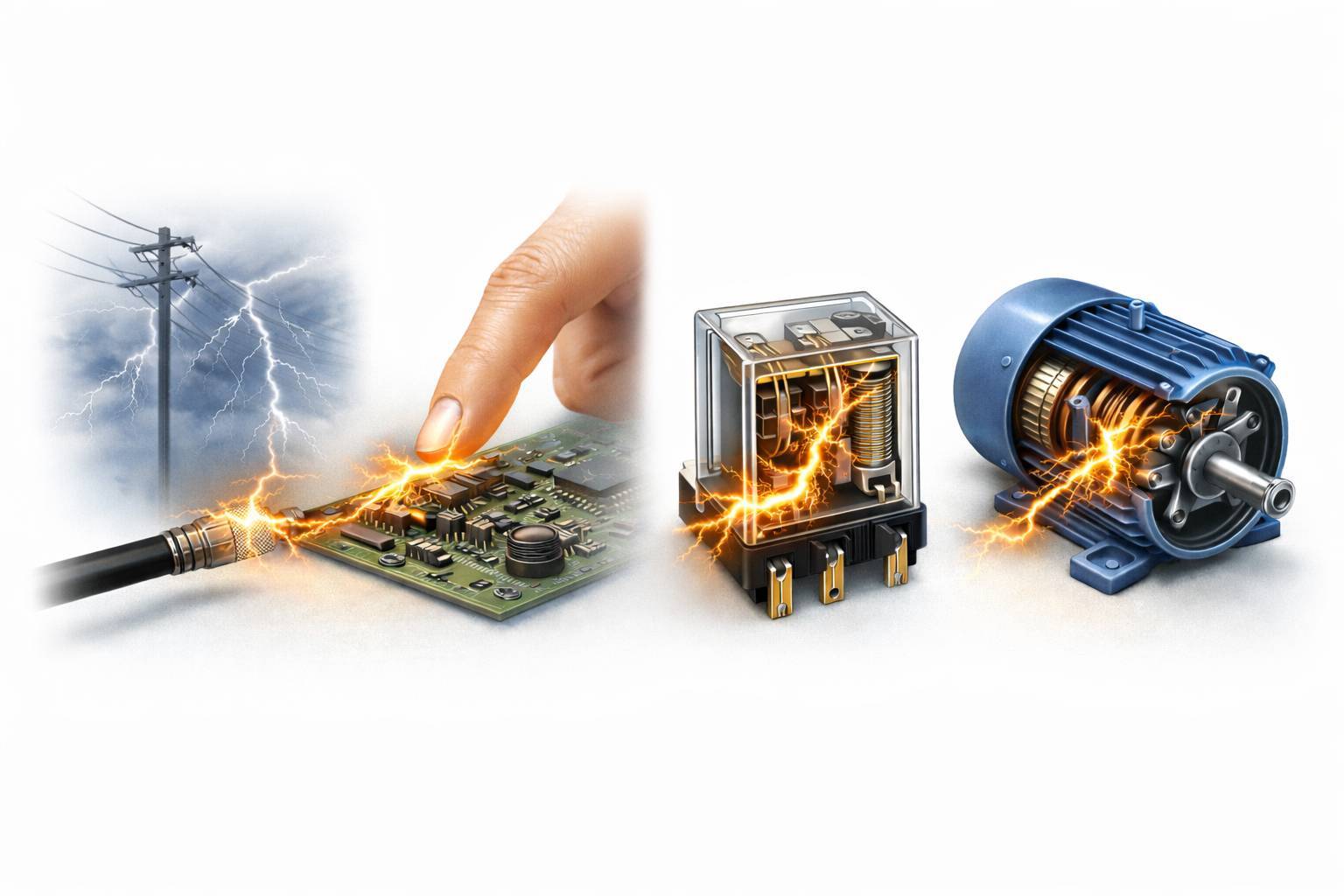

Źródła napięcia przejściowego
Źródła zewnętrzne
• Błyskawica
• Bliskie sprzężenie piorunowe z liniami zasilania lub danych
• Zdarzenia przełączania użyteczności publicznej
• Zakłócenia siatki
• Wyładowanie elektrostatyczne
Źródła wewnętrzne
• Uruchamianie lub zatrzymywanie silników
• Otwieranie lub odbijanie się styku przekaźnika
• Zasilanie transformatora
• Przełączanie banku kondensatorów
• Przełączanie obciążenia elektromagnesowego i indukcyjne
• Szybkie przełączanie w elektronice mocy
Zachowanie napięcia przejściowego
Czas trwania
Zdarzenia przejściowe trwają bardzo krótko, ale ich długość może się zmieniać. Niektóre trwają mniej niż nanosekundę, inne trwają dziesiątki lub setki mikrosekund. Nawet zwarcie może wywołać wystarczające obciążenie elektryczne obwodu, by wpłynęło na normalną pracę.
Czas Wzroku
Czas wzrostu napięcia to czas, w którym napięcie wzrasta z normalnego poziomu do szczytowego. Niektóre przejściowe zjawiska pojawiają się w mniej niż nanosekundę. Jest to konieczne, ponieważ bardzo szybkie zdarzenie może rozprzestrzenić się po obwodzie, zanim wolniejsze metody ochrony zareagują.
Kształt fali
Napięcie przejściowe może pojawiać się w różnych kształtach fal. Wiele wydarzeń ma wzorzec z bardzo szybkim wzrostem, po którym następuje wolniejszy spadek. To pomaga pokazać, jak napięcie zmienia się w czasie i jak zdarzenie wywiera napięcie na obwód.
Impulsywne i oscylacyjne zjawiska przejściowe
| Typ | Opis | Typowe źródło | Główne zagadnienia |
|---|---|---|---|
| Impulsywny przejściowy | Pojedyncze gwałtowne wzroście lub spadki napięcia | Piorun, wyładowanie elektrostatyczne, przełączanie | Napięcie szczytowe, prędkość, zacisk |
| Oscylacyjny przejściowy | Dzwoniąca fala przebiegająca powyżej i poniżej normalnego poziomu | Rezonans przełączania, interakcja obwodu | Powtarzalność, energia dzwonienia, filtrowanie |
Wpływ napięcia przejściowego na urządzenia
Natychmiastowe uszkodzenia
Napięcie przejściowe może powodować bezpośrednie uszkodzenia fizyczne urządzeń elektronicznych, zwłaszcza gdy przepięcie przekracza tolerancję wrażliwych komponentów. Typowe awarie to uszkodzenia złącza półprzewodnikowego, przebicie tlenku bramki, uszkodzenia izolacji, spalone obwody interfejsowe, a nawet awaria zasilania. Problemy te zwykle pojawiają się po silnych przepięciach i mogą spowodować natychmiastowe przestanie pracy sprzętu.
Funkcjonalne zakłócenia
Nie wszystkie przejściowe zdarzenia niszczą komponenty naraz. W wielu przypadkach przerywają normalną pracę i powodują niestabilne zachowania. Może to objawiać się losowymi resetami, awariami komunikacji, błędami czujników, fałszywym wyzwalaniem, uszkodzeniem danych lub tymczasową awarią. Chociaż system może się regenerować, powtarzające się zakłócenia mogą nadal wpływać na ogólną wydajność i stabilność.
Długotrwała degradacja
Powtarzające się mniejsze przejściowe zjawiska mogą nie powodować natychmiastowej awarii, ale mogą z czasem osłabiać komponenty. To stopniowe pogorszenie może obniżyć stabilność, obniżyć trwałość i skrócić żywotność, nawet gdy sprzęt wydaje się działać normalnie.
Typowe oznaki kłopotów
W rzeczywistym użyciu problemy związane z przejściami często pojawiają się jako powtarzające, ale trudne do wyśledzenia usterki. Sprzęt może się restartować bez wyraźnej przyczyny, porty komunikacyjne mogą ulec awarii po wielokrotnym użyciu, urządzenia zewnętrzne mogą częściej zawodzić podczas burz, a sterowniki przemysłowe mogą zachowywać się nieprzewidywalnie w pobliżu silników lub przekaźników. W niektórych przypadkach produkt przechodzi testy laboratoryjne, ale zawodzi w rzeczywistych warunkach instalacji, co często wskazuje na przejściowe naprężenia w terenie.

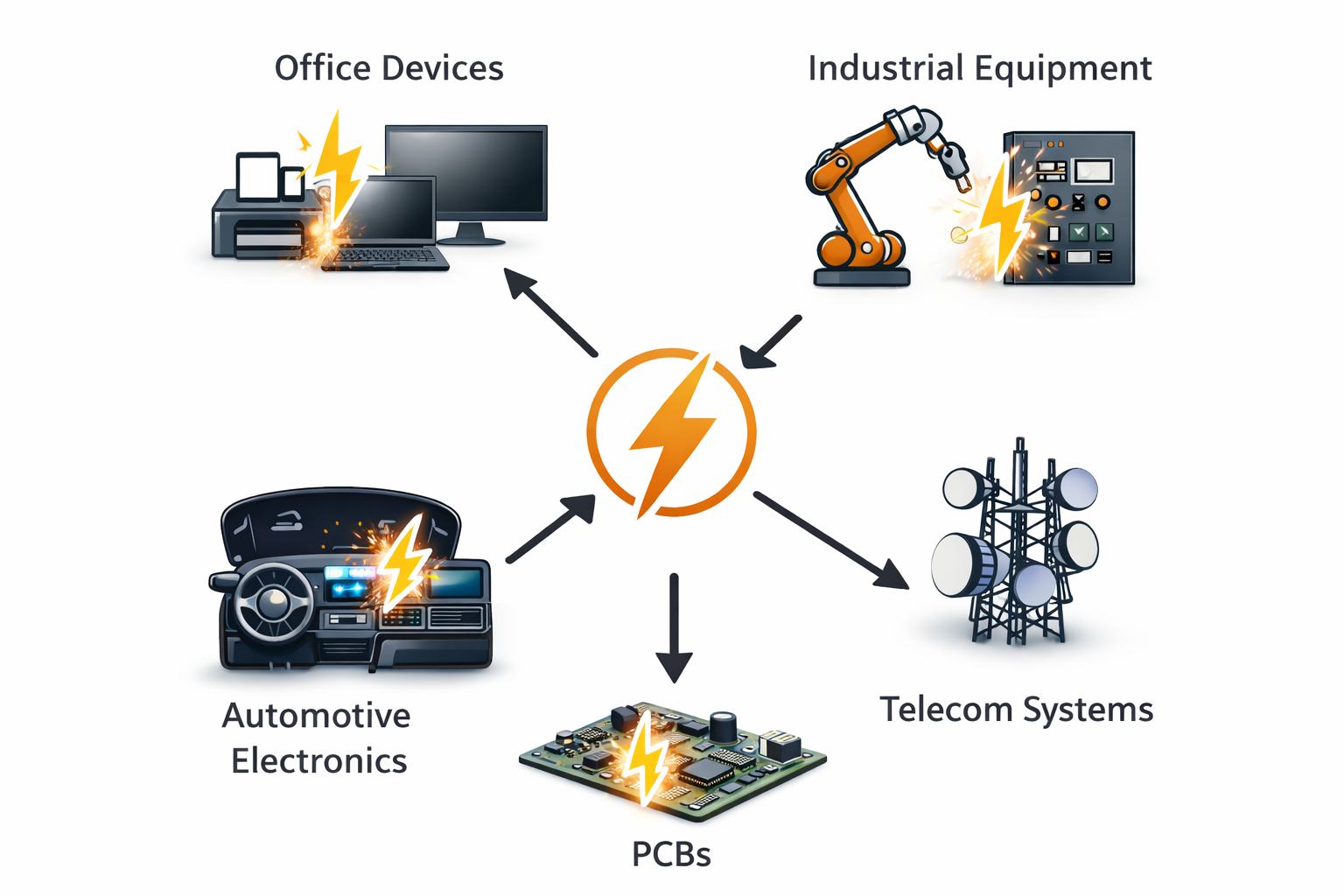

Zastosowania napięcia przejściowego
Sprzęt konsumencki i biurowy
Napięcie przejściowe jest powszechne w urządzeniach konsumenckich i biurowych podłączonych do prądu zmiennego lub łączności. Komputery komputerowe, monitory, routery, inteligentne urządzenia, systemy HVAC oraz urządzenia do automatyzacji domowej mogą być dotknięte przez przełączanie zasilania, pobliskie wyładowania piorunów lub niestabilne zasilanie sieciowe.
Systemy przemysłowe
Systemy przemysłowe są bardziej narażone na napięcia przejściowe, ponieważ często działają w pobliżu silników, przekaźników, obciążeń przełączających i długich linii kablowych. Typowe przykłady to PLC, sieci czujników, napędy silników, szafy sterujące oraz fabryczne linie komunikacyjne.
Systemy motoryzacyjne i transportowe
W elektronice motoryzacyjnej napięcie przejściowe może pojawiać się podczas zrzutu obciążenia, zdarzeń przełączania lub pracy siłownika. Może wpływać na jednostki sterujące, czujniki, moduły multimedialne, systemy ładowania oraz linie dystrybucji energii.
Systemy telekomunikacyjne, zewnętrzne i infrastrukturalne
Sprzęt zewnętrzny i telekomunikacyjny jest szczególnie narażony, ponieważ narażony jest na długie kable, warunki atmosferyczne i różnice uziemienia. Typowe przykłady to stacje bazowe, jednostki zdalnego monitoringu, urządzenia zewnętrzne podłączone do Ethernetu, instalacje solarne oraz systemy bezpieczeństwa.
System elektroniczny na poziomie obwodów
Na poziomie płytki napięcie przejściowe może uszkodzić lub zakłócić wrażliwe interfejsy i obwody niskonapięciowe. Porty I/O, interfejsy USB i komunikacyjne, wejścia ADC, szyny zasilające oraz logika cyfrowa to wszystkie typowe punkty ekspozycji.7. Ochrona przed napięciem przejściowym
Wspólne metody ochrony
| **Metoda ochrony** | **Główna rola** | **Najlepszy przypadek użycia** | **Ograniczenie** |
|---|---|---|---|
| Dioda TVS | Zaciski szybko zwarają napięcie przejściowe | Linie sygnałowe, szyny niskonapięciowe i interfejsy | Musi być starannie dopasowany do normalnego napięcia roboczego |
| MOV | Pochłania energię uderzenia | Linie prądu zmiennego i przejściowe zdarzenia o wyższej energii | Może się zużyć z czasem |
| Rurka wyładowcza gazu | Radzi sobie z bardzo dużymi prądami uderzeniowymi | Linie telekomunikacyjne, zewnętrzne i główne ścieżki ochrony | Reaguje wolniej niż dioda TVS |
| RC snubber | Zmniejsza skoki przełączania i dzwonienia | Styki przekaźnikowe i indukcyjne ścieżki przełączania | Wymaga strojenia do konkretnego układu |
| Dioda zwrotna | Tłumi indukcyjny odskok | Cewki prądu stałego, przekaźniki i elektromagnesy | Może powoli uwalniać w niektórych obwodach |
| Duszenie w trybie wspólnym lub filtrowanie | Redukuje sprzężone zakłócenia i szybkie zakłócenia | Linie danych i filtrowanie linii energetycznych | Nie zastępuje zaciskania bezpośredniego przepięcia |
Typowe błędy, których należy unikać
Częstym błędem jest traktowanie wszystkich zdarzeń przepięćenia tak, jakby zachowywały się tak samo. Różne przejściowe zdarzenia mogą różnić się pod względem szybkości, energii i efektu. Problemy pojawiają się również, gdy urządzenie ochronne ma niewłaściwe napięcie robocze, gdy ścieżki uziemienia i powrotu są słabe lub gdy chroniona jest tylko linia zasilająca podczas ignorowania odsłoniętych linii sygnałowych. Kolejnym błędem jest założenie, że jedynym problemem jest pojedyncze przepięcie, mimo że powtarzające się obciążenia mogą stopniowo osłabiać niektóre urządzenia ochronne.
Obsługa napięcia przejściowego krok po kroku
Krok 1: Zidentyfikacja podatnych obwodów
Zacznij od wskazania części systemu najbardziej wrażliwych na napięcie przejściowe. Obejmuje to wejścia zasilania, odsłonięte interfejsy, długie połączenia kablowe oraz czułe układy scalone.
Krok 2: Zidentyfikacja prawdopodobnych źródeł przejściowych
Następnie określ, skąd może pochodzić stres przejściowy. Obejmuje to ekspozycję na piorun, punkty dostępu do wyładowania elektrostatycznego, obciążenia przełączające, przekaźniki, silniki, transformatory oraz długie ścieżki kabli.
Krok 3: Mapowanie ścieżek wejścia
Śledź, jak napięcie przejściowe może wchodzić i przechodzić przez system. Może poruszać się wzdłuż linii zasilających, ścieżek sygnałowych, ścieżek uziemienia lub połączeń obudowy. Ten krok pokazuje, jak stres dociera do wrażliwych miejsc.
Krok 4: Zdefiniuj cel ochrony
Ustal jasny cel ochrony przed wyborem jakiejkolwiek metody. Może to obejmować zapobieganie trwałym uszkodzeniom, unikanie przerw w systemie lub poprawę długoterminowej niezawodności.
Krok 5: Wybierz metody ochrony
Wybierz metody ochrony, które odpowiadają zarówno zachowaniu przejściowym, jak i normalnym warunkom pracy. Może to obejmować diody TVS, MOV, tłumiki, sterowanie flybackiem, filtrowanie, uziemienie oraz ulepszenia układu.
Krok 6: Poprawnie umieść ochronę
Umieść urządzenia ochronne blisko miejsc, gdzie napięcie przejściowe wchodzi do systemu. Prawidłowe umiejscowienie pomaga ograniczyć, jak daleko przejściowy może się rozprzestrzenić.
Krok 7: Kontroluj bieżącą ścieżkę
Upewnij się, że prąd przejściowy ma jasną i kontrolowaną drogę z dala od wrażliwych części systemu. Skuteczna ochrona zależy nie tylko od urządzenia, ale także od tego, jak prąd jest kierowany przez system.
Krok 8: Zweryfikowanie projektu
Sprawdź, czy ochrona działa zgodnie z przeznaczeniem, stosując pomiary, metody testowania, symulacje lub standardowe metody walidacji. Potwierdza to, że system radzi sobie z oczekiwanymi warunkami przejściowymi.
Krok 9: Monitorowanie pod kątem degradacji
Niektóre urządzenia ochronne mogą z czasem słabnąć z powodu powtarzających się obciążeń. Regularne inspekcje lub planowanie konserwacji pomagają utrzymać niezawodną wydajność ochrony.
Zakończenie
Napięcie przejściowe to szybki problem elektryczny, który może powodować uszkodzenia, błędy i długotrwałe zużycie. Skuteczna ochrona zależy od znalezienia słabych punktów, zrozumienia źródła, wytyczenia drogi wejścia, wyboru odpowiedniej metody ochrony i prawidłowego jej umieszczenia. Uziemienie, układ, osłony i warstwowa ochrona mają znaczenie, ale muszą współpracować. Testy i regularne kontrole są również konieczne, ponieważ powtarzające się obciążenia mogą z czasem osłabić ochronę w wymagających warunkach.
Najczęściej zadawane pytania [FAQ]
Które urządzenie ochronne pasuje do każdego typu przejściowego?
Diody TVS chronią szybkie, czułe linie. MOV chronią linie energetyczne o wyższej energii przepięciowej. GDT radzą sobie z bardzo dużymi przepięciami. Snubbery zmniejszają przejściowe zjawiska przełączające z obciążeń indukcyjnych.
Dlaczego ochrona linii energetycznej i linii sygnałowej różni się?
Linie energetyczne wymagają wyższej porzucenia energii. Linie sygnalizacyjne potrzebują ochrony, która jednocześnie utrzymuje sygnał czysty.
Dlaczego stosować warstwową ochronę?
Warstwowa ochrona dzieli naprężenia na wielu etapach. To poprawia ochronę.
Czy urządzenia ochronne mogą z czasem ulegać degradacji?
Tak. Powtarzające się przejścia mogą osłabić niektóre urządzenia ochronne i zmniejszyć ich skuteczność.
Dlaczego używać standardowych testowych przebiegów?
Zapewniają one spójny sposób testowania, czy ochrona radzi sobie z oczekiwanym przejściowym stresem.
Czy sam układ PCB wystarczy?
Nie. Dobre rozmieszczenie pomaga, ale silne tranzyencje nadal wymagają dedykowanych urządzeń ochronnych.
