Diody SMD są niezbędne w nowoczesnych układach elektronicznych, obsługując funkcje takie jak konwersja mocy, kontrola sygnału i ochrona obwodów w kompaktowych konstrukcjach. Ich konstrukcja montowana powierzchniowo umożliwia efektywny montaż i układy o dużej gęstości.
Czym są diody SMD?
Diody SMD to półprzewodnikowe elementy zamontowane bezpośrednio na powierzchni płytki drukowanej. Podobnie jak inne diody, pozwalają na przepływ prądu w jednym kierunku, blokując go w drugim. Ponieważ nie używają długich przewodów, zajmują mniej miejsca i dobrze pasują do kompaktowych, gęstych konstrukcji elektronicznych. Ich format montowany powierzchniowo wspiera również wydajny automatyczny montaż, co jest jednym z powodów, dla których są szeroko stosowane we współczesnej elektronice.
Rodzaje diod SMD według funkcji
Diody zasilania i prostownicze

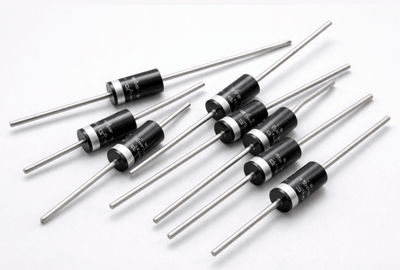

• Diody prostowcze: Używane do konwersji prądu przemiennego na stały w zasilaczach, adapterach i ładowarkach. Obsługują wyższy prąd i zapewniają stabilną pracę.

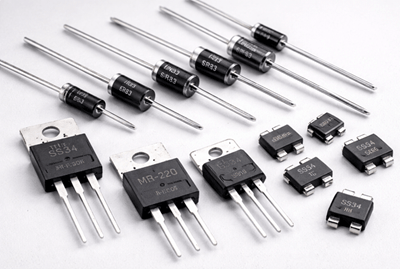

• Diody Schottky'ego: Znane z niskiego napięcia przejściowego (około 0,2–0,4 V) i szybkiego przełączania. Poprawiają efektywność i zmniejszają temperaturę, zwłaszcza w obwodach niskonapięciowych i wysokich częstotliwości.
Diody regulacyjne i ochronne
Diody te kontrolują napięcie lub chronią obwody przed nienormalnymi warunkami.

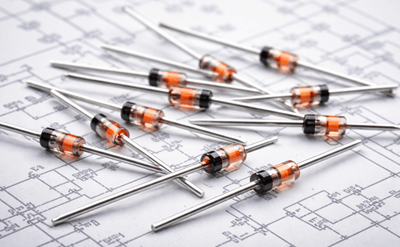

• Diody Zenera: Utrzymują stałe napięcie w polaryzacji wstecznej. Używany do regulacji napięcia i ochrony przed przepięciem.

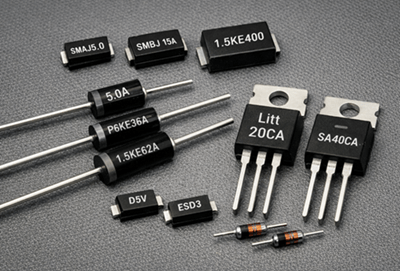

• Diody TVS: Chronią obwody przed skokami napięcia i wyładowaniami elektrostatycznymi (ESD). Reagują szybko i są powszechnie stosowane na liniach energetycznych i danych.
Diody sygnałowe i przełączające
Diody te są zaprojektowane do szybkiego przetwarzania sygnałów, a nie zasilania.

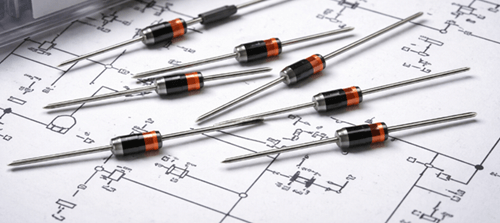

• Diody przełączające: Stosowane w obwodach cyfrowych i trasowaniu sygnałów. Ich niska pojemność pozwala na szybkie przełączanie bez zniekształceń sygnału.
Diody optyczne i powiązane z RF
Diody te oddziałują ze światłem lub są wykorzystywane do sterowania częstotliwością.

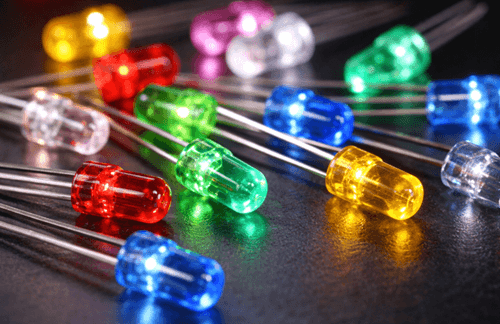

• Diody LED (Diody Lightemiate): Wytwarzają światło podczas przepływu prądu. Wykorzystywane w kierunkowskazach, wyświetlaczach i systemach oświetleniowych.

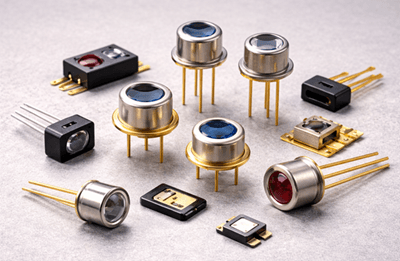

• Fotodiody: Przekształcają światło w prąd elektryczny. Wykorzystywany w detekcji, wykrywaniu i komunikacji optycznej.

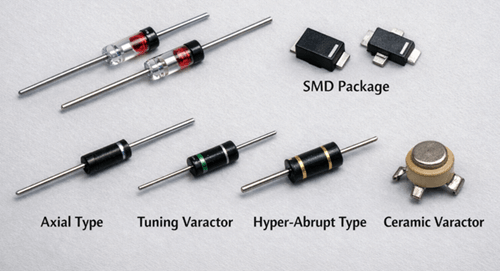

• Diody waraktorowe: działają jak kondensatory sterowane napięciem. Stosowane w układach strojenia RF i sterowania częstotliwością.

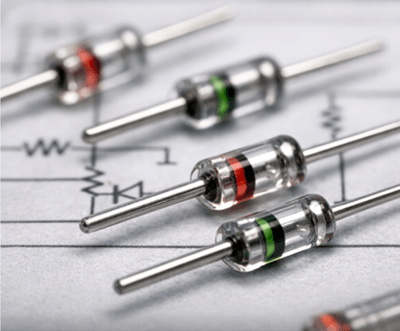

• Diody tunelowe: Działają z użyciem ujemnego oporu. Stosowany w oscylatorach o bardzo wysokiej częstotliwości i obwodach mikrofalowych.

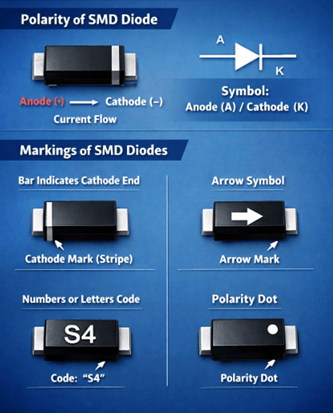

Polaryzacja i oznaczenia diod SMD
Diody SMD nie mają przewodów, dlatego przed instalacją należy zidentyfikować polaryzację.
• Przepływ prądu od anody do katody
• Katoda jest oznaczona paskiem, paskiem lub kropką
• Symbole PCB zawierają linię wskazującą katodę
• Kody nadwozia (np. A7, T4) różnią się w zależności od producenta i muszą być sprawdzone w arkuszach katalogowych
Aspekty projektowania elektrycznego i pakietów
Kluczowe parametry elektryczne
| Parametr | Symbol | Definicja |
|---|---|---|
| Napięcie odwrotne | VR / VBR | Maksymalne napięcie wsteczne przed przebiciem |
| Napięcie przewodzące | Vf | Spadek napięcia podczas przewodzenia |
| Prąd nieszczelności | IR | Mały prąd wsteczny |
| Czas regeneracji | trr | Prędkość przełączania |
| Pojemność złącza | CJ | Efekt ładunku magazynowanego |
Wydajność termiczna, obsługa mocy i wpływ pakietu
Mniejsze obudowy oszczędzają miejsce na płytce, ale zwykle odprowadzają mniej ciepła, podczas gdy większe obudowy mogą wytrzymać więcej energii i poprawić zarządzanie termiczne. Wydajność termiczna zależy nie tylko od samej diody, ale także od układu PCB, powierzchni miedzi i przepływu ciepła do płytki.
| Pakiet | Maksymalna moc | Opór termiczny | Typowe zastosowanie |
|---|---|---|---|
| SOD-323 | ~200 mW | ~500 °C/W | Obwody o małym sygnałze |
| SOD-123 | ~500 mW | ~250 °C/W | Zastosowanie ogólnego przeznaczenia |
| SMA | ~1 W | ~100 °C/W | Prostowanie mocy |
| SMB / SMC | 1,5–5 W | 50–75 °C/W | Przepięcie i ochrona |
Identyfikacja i metody testowania
• Użyj multimetru w trybie diodowym do sprawdzenia polaryzacji
• Pomiar napięcia przewodzenia:
~0,2–0,4 V → Schottky
~0,6–0,7 V → dioda krzemowa
• Oznaczenia dopasowań i opakowanie z kartami katalogowymi
• Dla diod Zenera testuj przebicie odwrotne z ograniczeniem prądu
Awarie i podstawowa diagnostyka
| Objaw | Przyczyna | Sprawdź | Fix |
|---|---|---|---|
| Zwarcie | Uszkodzenia wewnętrzne | Testuj oba kierunki | Wymień diodę |
| Przegrzewanie się | Wyciek lub przeciążenie | Zmierz prąd wsteczny | Użyj diody o wyższej mocy |
| Brak ochrony | Awaria TVS | Sprawdź otwarte/krótkie | Zamień TVS |
| Niewłaściwe napięcie | Dryf Zenera | Podział miar | Wymień diodę |
| Przerywane | Pęknięcia lutu | Sprawdź ciągłość | Lut reflow |

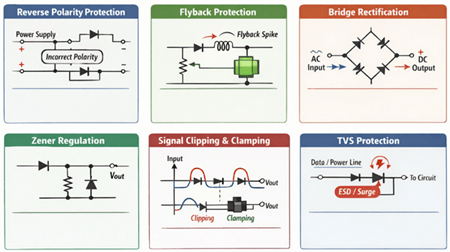

Układy powszechne
Ochrona przed odwrotną polaryzacją
Ten obwód chroni urządzenia elektroniczne, gdy zasilacz jest podłączony z niewłaściwą polaryzacją. Dioda blokuje lub przekierowuje niepożądany prąd, aby zapobiec uszkodzeniom elementów.
Ochrona przed odlotem
Diody flyback są umieszczane na obciążeniach indukcyjnych, takich jak przekaźniki, cewki i silniki. Pochłaniają one skoki napięcia powstające przy nagłym przerwaniu prądu, pomagając chronić przełączniki i obwody sterujące.
Naprawa mostu
Prostownik mostkowy wykorzystuje cztery diody do przekształcania prądu przemiennego (AC) na prąd stały (DC). Jest powszechnie stosowany w zasilaczach, gdzie potrzebne jest stabilne wyjście prądu stałego z prądu zmiennego.
Regulacja Zenera
Diody Zenera służą do utrzymania stabilnego napięcia na obciążeniu lub punkcie odniesienia. Pomagają kontrolować poziomy napięcia i często są stosowane w prostych obwodach regulacyjnych i ochronnych.
Przecinanie i zaciskanie sygnału
Diody mogą ograniczać lub przesuwać napięcie sygnału, aby utrzymać je w pożądanym zakresie. Układy te są przydatne do sterowania falą, ochrony wejściowej oraz kondycjonowania sygnałów.
Ochrona TVS
Diody TVS chronią linie zasilania i danych przed wyładowaniami elektrostatycznymi (ESD) oraz nagłymi zdarzeniami przepięćowymi. Reagują bardzo szybko na warunki przepięcia i pomagają zmniejszyć ryzyko awarii obwodu.

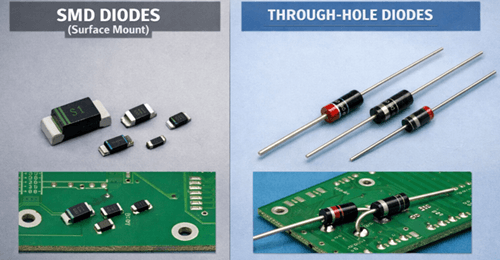

Diody SMD a diody przepustowe
| Cecha | Dioda SMD | Dioda przelotowa |
|---|---|---|
| Rozmiar | Bardzo mały | Większe |
| Montaż | Montaż powierzchniowy | Ołowiany |
| Zgromadzenie | Zautomatyzowane | Ręczne lub mieszane |
| Obsługa mocy | Umiarkowany | Wyżej |
| Rozpraszanie ciepła | Limited | Lepiej |
| Wytrzymałość mechaniczna | Dolny | Silniejszy |
| Naprawa | Trudne | Łatwiej |
| Przestrzeń PCB | Efektywny | Większe |
Zakończenie
Diody SMD zapewniają elastyczne i wydajne rozwiązanie do obsługi zasilania, sygnałów i ochrony w kompaktowych systemach elektronicznych. Wybierając właściwy typ, rozumiejąc parametry klucza oraz stosując właściwe metody obsługi i testowania, można zoptymalizować ich wydajność.
Najczęściej zadawane pytania [FAQ]
Jak czytasz oznaczenia i kody diod SMD?
Oznaczenia diod SMD to krótkie kody wydrukowane na korpusie komponentu, które identyfikują typ części. Kody te różnią się w zależności od producenta, dlatego muszą być dopasowane do arkuszy danych lub tabel referencyjnych kodów SMD. Sprawdzenie rozmiaru obudowy i kontekstu w obwodzie pomaga potwierdzić prawidłową identyfikację.
Co się stanie, jeśli dioda SMD zostanie zamontowana w złym kierunku?
Jeśli zamontujesz ją odwrotnie, dioda blokuje normalny przepływ prądu i może spowodować awarię obwodu. W obwodach zasilania może to uniemożliwiać pracę, natomiast w obwodach ochronnych może prowadzić do uszkodzeń spowodowanych napięciem odwrotnym lub skokami.
Jak wybrać między diodą Schottky'ego a zwykłą diodą?
Wybierz diodę Schottky'ego do niskiego spadku napięcia i szybkiego przełączania w obwodach wysokich lub niskich napięciowych. Używaj zwykłej diody krzemowej, gdy wyższa tolerancja napięcia i mniejszy prąd ucieczkowy są ważniejsze niż prędkość.
Czy diody SMD można zastąpić diodami przepuszczanymi?
Tak, ale tylko jeśli parametry elektryczności się zgadzają i pozwala na to przestrzeń. Diody przelotowe są większe i mogą wymagać ręcznego montażu lub zginania ościeżu, co może wpływać na układ i wydajność w kompaktowych konstrukcjach.
Jakie czynniki wpływają na żywotność diody SMD?
Kluczowe czynniki to temperatura pracy, obciążenie napięciowe, obciążenie prądowe oraz jakość lutowania. Nadmierne nagrzewanie, nadnapięcie lub zła konstrukcja PCB mogą przyspieszyć degradację i prowadzić do przedwczesnych awarii.
