Złącze PN zmienia swoje zachowanie w zależności od zastosowanego polaryzacji. Polaryzacja do przodu pozwala na przepływ prądu poprzez zmniejszenie bariery złącza, podczas gdy polaryzacja odwrotna blokuje prąd poprzez poszerzanie obszaru wyczerpania. Efekty te wpływają na ruch nośników, reakcję napięciową, zachowanie temperaturowe oraz przebicie się. Ten artykuł zawiera informacje o polaryzacji do przodu i wstecznej między strukturą a zachowaniem obwodu rzeczywistego.
Bariera złącza PN w kierunku przednim i wstecznym
Złącze PN powstaje przez połączenie obszaru typu P, który zawiera głównie dziury, z obszarem typu N, który zawiera głównie elektrony. Gdy te dwa obszary się spotykają, elektrony i dziury dyfundują się na granicy i ponownie łączą, pozostawiając stałe jony naładowane. Proces ten tworzy obszar wyczerpania z bardzo niewielką liczbą ładunków ruchomych i wewnętrznym polem elektrycznym. Pole elektryczne wytwarza wbudowany potencjał, czyli napięcie wewnętrzne, które działa jako bariera dla ruchu ładunku.
Gdy złącze jest polaryzowane w kierunku przodu, przyłożone napięcie przeciwstawia się tej barierze i pozwala ładunkom łatwiej przechodzić przez złącze. Gdy złącze jest polaryzowane odwrotnie, przyłożone napięcie dodaje się do bariery, poszerzając obszar wyczerpania i ograniczając przepływ prądu.
Polaryzacja do przodu i wstecznie na złączu PN
Tendencja do przodu

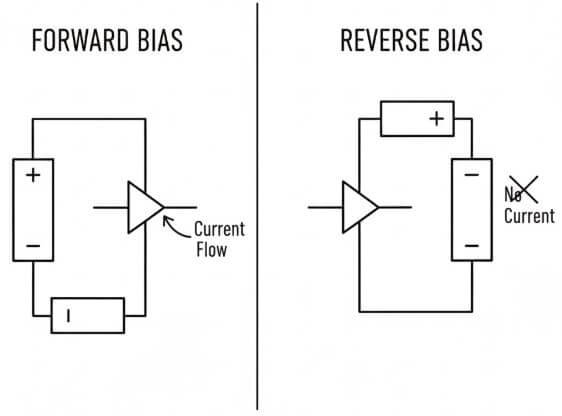

W kierunku polaryzacji w kierunku przód dodatni biegun baterii jest podłączony do strony P (anody), a biegun ujemny do strony N (katody). Przyłożone napięcie naciska na wbudowany potencjał i sprawia, że obszar wyczerpania staje się cieńszy. Pozwala to nośnikom ładunku łatwiej przechodzić przez złącze, dzięki czemu prąd może płynąć.
Polaryzacja odwrotna
W przypadku polaryzacji odwrotnej biegun dodatni jest podłączony do strony N (katody), a biegun ujemny do strony P (anody). Przyłożone napięcie zwiększa wbudowany potencjał i poszerzy obszar wyczerpania. Blokuje to większość nośników ładunku, przez co przepływ prądu staje się bardzo mały.

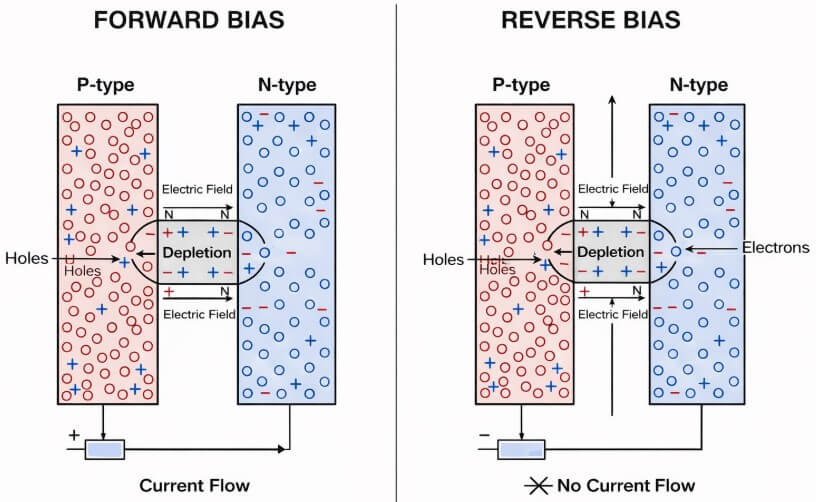

Obszar ubożenia w kierunku forward bias vs reverse bias
| Warunek błędu | Szerokość wyczerpania | Pole elektryczne | Wpływ na prąd |
|---|---|---|---|
| Bez stronniczości | Medium | Od strony N do strony P | Przepływa tylko niewielki prąd |
| Stronniczość do przodu | Robi się coraz chudsza | Pole netto słabnie | Ładunki przechodzą przez złącze łatwiej, więc prąd płynie |
| Odwrotne polaryzowanie | Robi się szersze | Pole netto staje się silniejsze | Większość ładunków jest blokowana, więc przepływa tylko niewielki prąd nieszczelny |
W biasie do przodu cieńszy obszar wyczerpania oznacza, że bariera jest niższa, więc ładunki mogą przemieszczać się przez złącze PN i przepływać prąd. W przypadku odwrotnego polaryzacji szerszy obszar zubożenia wzmacnia barierę, więc złącze blokuje większość prądu i zachowuje się niemal jak otwarty przełącznik dla prądu stałego.
Pasma energetyczne w kierunku forward vs backward bias vs backward bias
Tendencja do przodu

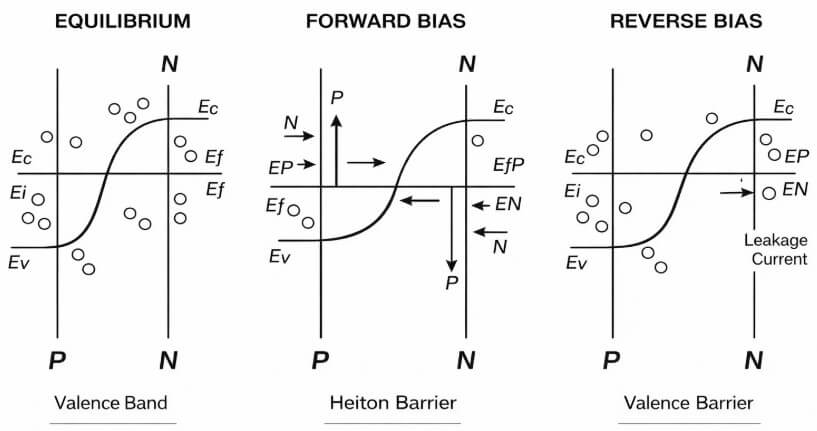

W przypadku polaryzacji do przodu pasma energetyczne po stronach P i N przechylają się, przez co bariera między nimi staje się niższa. Elektrony po stronie N i otwory po stronie P potrzebują mniej energii, aby przejść przez połączenie. Gdy napięcie przyłożone zbliża się do napięcia przewodzenia diody, wiele nośnych może się przemieszczać, więc prąd szybko rośnie.
Odwrotne polaryzowanie
W przypadku biasu odwrotnego pasma przechylają się w przeciwną stronę, a bariera rośnie dla nośników większościowych. Tylko niewielka liczba nośników mniejszościowych ma wystarczającą energię, by przekroczyć granicę. Pozwala to na przepływ tylko niewielkiego prądu wstecznego, który pozostaje niemal stały, aż dioda osiągnie swój obszar przebicia.
Zachowanie I–V w kierunku forward a reverse bias

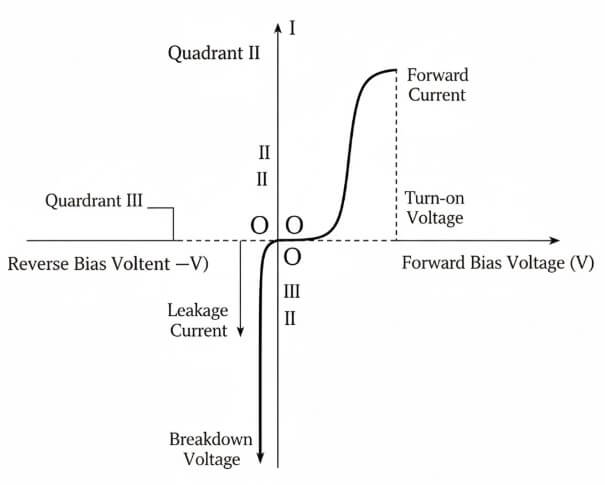

Dioda złączowa PN ma inne zachowanie prąd–napięcie (I–V) w polaryzacji w kierunku przezwyczającym i wstecznym. W napięciu przebiegu bariera jest obniżana, więc prąd może szybko rosnąć, gdy napięcie jest wystarczająco wysokie. W przypadku polaryzacji wstecznej bariera jest podnoszona, więc przepływa tylko niewielki prąd, aż napięcie wsteczne stanie się na tyle duże, by spowodować przebicie.
| Region | Znak napięcia | Aktualny poziom | Główne zachowanie |
|---|---|---|---|
| Do przodu (przed kolanem) | #CALC! | Małe | Bariera nadal ogranicza prąd |
| Do przodu (po kolanie) | + większy | Duży, szybko wschodzący | Dioda działa jak ścieżka o niskim oporze |
| Odwrót (normalny) | − umiarkowany | Bardzo mały przeciek | Tylko operatorzy mniejszościowi się poruszają |
| Rozkład odwrotny | − large | Bardzo duże (jeśli nie ograniczone) | Zener lub przełamanie lawiny |
Przepływ ładunku w kierunku polaryzacji w kierunku przodu vs polaryzacji wstecznej
W złączu PN zachowanie nosiciela ładunku zależy silnie od zastosowanego polaryzacji.
W przypadku polaryzacji do przodu dominują nośniki większościowe. Elektrony przemieszczają się z obszaru N do obszaru P, natomiast dziury przesuwają się z obszaru P do obszaru N. Obszar wyczerpania staje się cienki, rezystancja złącza jest niska, a prąd szybko rośnie wraz z napięciem.
Pod wpływem odwrotnego polaryzacji nośniki większościowe są odsuwane od styku, poszerzając obszar wyczerpania. Prąd jest głównie spowodowany nośnikami mniejszościowymi przeniesionymi przez pole elektryczne przez węzeł. Ten prąd wsteczny pozostaje bardzo mały i niemal stały aż do momentu przerwy.
Kontrast między przewodnictwem większościowo-nośnym w polaryzacji w kierunku przodu a przewodnictwem mniejszości-nośnikiem w biasu odwrotnym definiuje podstawowe zachowanie przełączania urządzeń złącza PN.
Odwrotny podział w odwrotnym uprzedzeniu kontra w kierunku do przodu

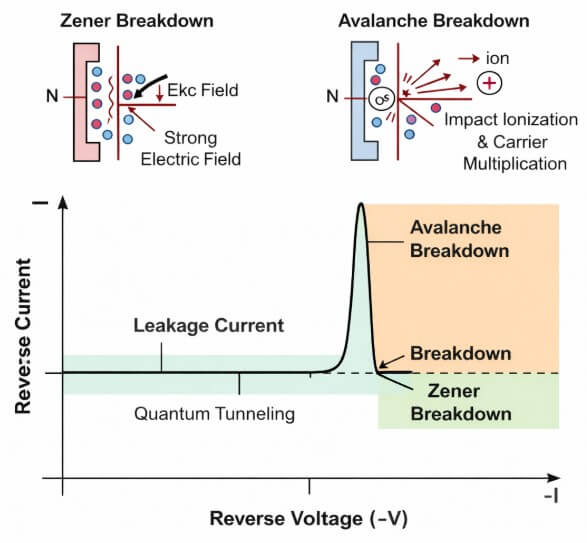

W przypadku polaryzacji wstecznej, jeśli napięcie wsteczne stanie się wystarczająco duże, złącze PN może przejść w przebicie wsteczny. Nie dzieje się to przy normalnej pracy z polaryzacją do przodu. W przypadku awarii prąd szybko rośnie, a mogą pojawić się dwa główne mechanizmy: przebicie Zenera i przerwanie lawinowe.
| Mechanizm | Typ złącza | Typowe napięcie przebicia | Główna przyczyna awarii |
|---|---|---|---|
| Analiza Zenera | Silnie dopingowany, wąski węzeł | Niższe napięcia (kilka V) | Silne pole elektryczne pozwala elektronom tunelować przez szczelinę |
| Awaria lawinowa | Lekko domieszkowana, szersze złącze | Wyższe napięcia | Szybkie nośniki uderzają w atomy i uwalniają więcej nośników |
Zachowanie temperatury w kierunku polaryzacji do przodu vs odwrotnej
Stronniczość do przodu
Wraz ze wzrostem temperatury spadek napięcia przewodowego na diodzie maleje. W przypadku diody krzemowej spadek ten spada o około −2 mV na °C w okolicach normalnych poziomów prądu. Przy tym samym napięciu mocniejsza dioda pozwoli na większy przepływ prądu przewodzenia.
Odwrotne polaryzowanie
W przypadku odwrotnego polaryzacji prąd nieszczelności rośnie wraz z temperaturą, ponieważ w półprzewodniku powstaje więcej nośników mniejszościowych. Napięcie przebicia odwrotnego może również zmieniać się wraz z temperaturą: przebicie typu Zenera często maleje wraz z nagrzewaniem, podczas gdy przebicie lawinowe często wzrasta.
Przejście z tendencji do przodu do odwrotnej

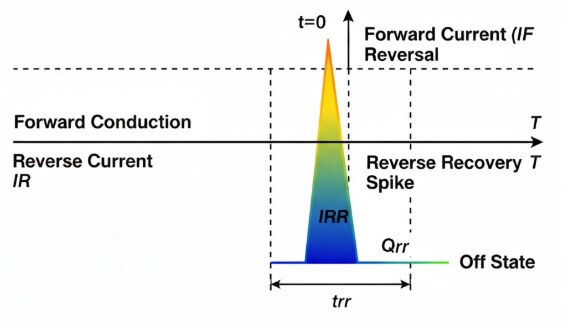

Zachowanie odwrotnego odzyskiwania
• W wyniku forward bias operatorzy mniejszościowi są wypychani głęboko w regiony P i N.
• Gdy napięcie jest odwrócone, te nośne nadal podtrzymują prąd przez krótki czas.
• Prąd odwrotny płynie aż do momentu usunięcia zgromadzonego ładunku i dioda może całkowicie zablokować napięcie wsteczne.
Wpływ na działanie układu
• Ogranicza szybkość przełączania diody w obwodach zasilania.
• Dodaje dodatkowe straty z powodu prądu odwrotnego odzysku.
• Może powodować dzwonienie i szumy, gdy szybkie zmiany prądu oddziałują na indukcyjność obwodu.
Zastosowania odwrotnego błędu w porównaniu z nachyleniem do przodu
Zastosowania uprzedzenia do przodu
Polaryzacja do przodu jest stosowana, gdy wymagane jest kontrolowane przewodzenie. Typowe zastosowania obejmują prostownictwo, odniesienie napięciowe, pomiar temperatury za pomocą złączy PN oraz zaciskanie sygnałów. W takich przypadkach dioda przewodzi prąd i utrzymuje przewidywalny spadek napięcia.
Zastosowania biasu odwrotnego
Polaryzacja wsteczna jest stosowana, gdy potrzebne jest blokowanie, izolacja lub zachowanie zależne od napięcia. Złącza polaryzacyjne odwrotnie występują w urządzeniach ochrony przed przepięciem, diodach varaktorowych, fotodiodach oraz izolacji sygnału o dużej prędkości. Prąd pozostaje minimalny do osiągnięcia określonego stanu pracy lub awarii.
Podsumowanie
Polaryzacja do przodu i wsteczna regulują, czy złącze PN przewodzi, czy blokuje prąd. Polaryzacja do przodu obniża barierę i wspiera przepływ ładunku, natomiast polaryzacja odwrotna wzmacnia barierę i ogranicza prąd aż do przebicia. Szerokość wyczerpania się, pasma energetyczne, efekty temperaturowe, zachowanie przełączania oraz mechanizmy przebicia razem definiują wydajność diody w praktycznych układach elektronicznych.
Najczęściej zadawane pytania [FAQ]
Jak doping wpływa na złącze PN pod wpływem błędu?
Cięższe domieszkowanie zwęża obszar wyczerpania, obniża napięcie przewodzenia i obniża napięcie przebicia wstecznego.
Jak kondensencja diody zmienia się wraz z polaryzacją?
Polaryzacja wsteczna zmniejsza pojemność złącza, podczas gdy polaryzacja w przód zwiększa pojemność efektywną dzięki zmagazynowanemu ładunku.
Czym dioda Schottky'ego różni się od diody PN pod wpływem polaryzacji?
Diody Schottky'ego przełączają się szybciej i mają niższe napięcie przewodzenia, ale wyższe wycieki i niższe limity napięcia wstecznego.
Jak polaryzacja wpływa na szumy diod?
Polaryzacja do przodu zwiększa szum strzału pod wpływem prądu; Odwrócone polaryzowanie pozostaje ciche aż do momentu bliskiego załamania.
Jak nieprawidłowe napięcie może uszkodzić diodę?
Nadmierne przesunięcie do przodu powoduje przegrzanie, natomiast nadmierne pole wsteczne prowadzi do awarii i awarii wycieku.
Jak stosuje się polaryzację do przodu i wstecznej w BJT?
Złącze baza–emiter jest polaryzowane do przodu, a złącze baza–kolektor jest polaryzowane odwrotnie, aby kontrolować prąd kolektora.
