Siłowniki są ważnymi elementami, które zamieniają energię i sygnały sterujące w rzeczywisty ruch w systemie. Od prostego ruchu po precyzyjne działania automatyczne – umożliwiają maszynom efektywną pracę.

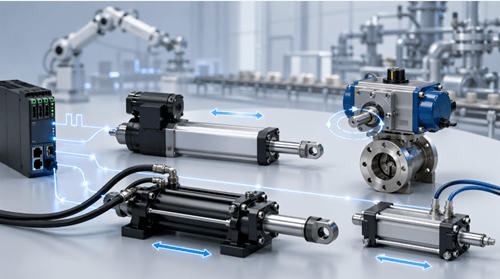

Przegląd siłownika

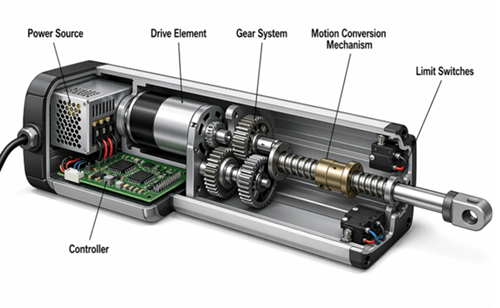

Siłownik to urządzenie, które generuje ruch fizyczny w układzie poprzez przekształcanie energii w siłę i ruch. Ta energia może pochodzić ze źródeł elektrycznych, hydraulicznych, pneumatycznych lub mechanicznych. Mówiąc prosto, jest to komponent, który pozwala maszynie wykonać fizyczną czynność. Siłowniki mogą generować ruch liniowy (ruch prosty), ruch obrotowy (ruch obrotowy) lub przekształcać jeden typ ruchu w inny, w zależności od konstrukcji.

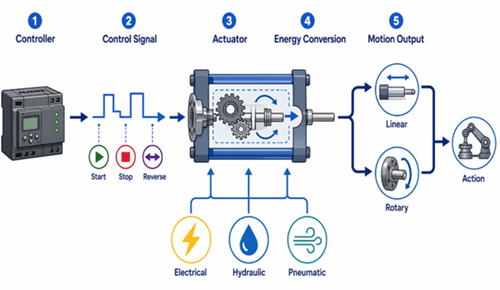

Jak działają siłowniki
Siłowniki działają poprzez reakcję na sygnał sterujący, który kieruje ich ruchem. Ten sygnał określa, kiedy siłownik powinien ruszyć, zatrzymać się lub zmienić kierunek. Po odebraniu sygnału siłownik wykorzystuje swój wewnętrzny mechanizm i źródło energii, aby wywołać ruch i wykonać wymagane działanie.
Operacja przebiega jasno i konsekwentnie. Sterownik najpierw wysyła sygnał do siłownika, który następnie go odbiera i interpretuje. Siłownik przekształca swoją energię wejściową w ruch mechaniczny, liniowy lub obrotowy, i wykonuje zamierzone zadanie.
Chociaż cały proces jest spójny, siłowniki różnią się sposobem generowania ruchu. Rodzaj użytej energii — takiej jak elektryczna, hydrauliczna lub pneumatyczna — oraz wewnętrzna konstrukcja siłownika wpływają na efektywność i precyzję wygenerowania ruchu.
Główne typy siłowników

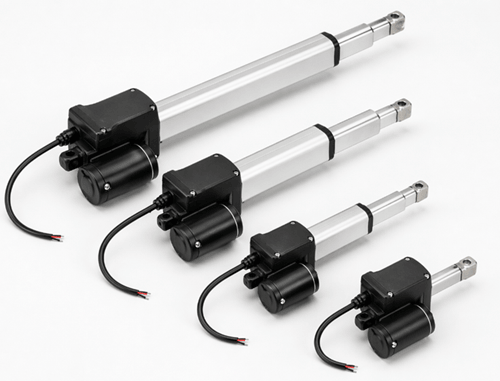

Elektryczne siłowniki liniowe
Elektryczne siłowniki liniowe przekształcają obrót silnika w ruch prosty. Stosuje się je tam, gdzie wymagane jest precyzyjne pozycjonowanie, płynny ruch oraz łatwa integracja z systemami sterowania.

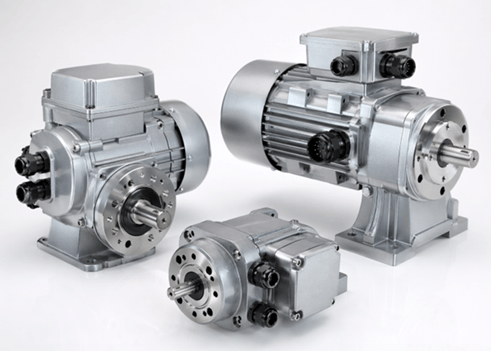

Elektryczne siłowniki obrotowe
Elektryczne siłowniki obrotowe zapewniają kontrolowany ruch obrotowy. Stosuje się je w aplikacjach wymagających precyzyjnego ustawienia kątowego lub ciągłego obrotu.

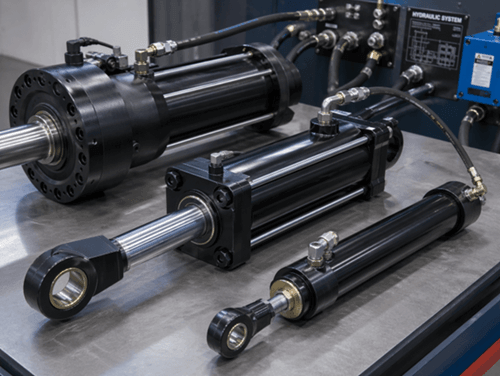

Siłowniki hydrauliczne (liniowe i obrotowe)
Siłowniki hydrauliczne wykorzystują sprężony płyn do generowania ruchu. Są odpowiednie do zastosowań o dużej sile, takich jak ciężki sprzęt i maszyny przemysłowe.

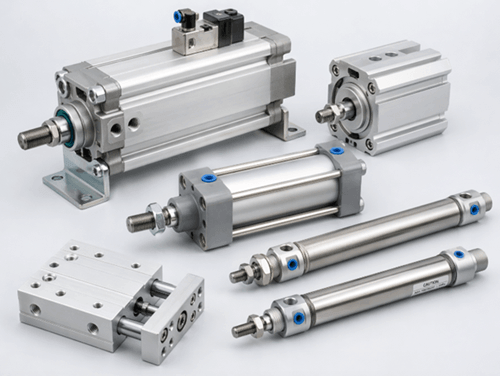

Siłowniki pneumatyczne (liniowe i obrotowe)
Siłowniki pneumatyczne wykorzystują sprężone powietrze do wywoływania ruchu. Są szybkie i proste, co czyni je odpowiednimi do powtarzalnych zadań, choć oferują niższą precyzję w porównaniu z systemami elektrycznymi.
Parametry wydajności i wybór
Parametry
| Parametr | Opis |
|---|---|
| Siła (Nośność) | Maksymalna siła pchania lub ciągnięcia, w tym margines bezpieczeństwa |
| Długość pociągnięcia | Całkowity dystans podróży |
| Prędkość | Prędkość ruchu często zależy od obciążenia |
| Cykl pracy | Czas pracy a czas odpoczynku |
| Ocena IP | Ochrona przed kurzem i wodą |
| Zapotrzebowanie na energię | Wymagane napięcie, ciśnienie lub podanie powietrza |
Logika wyboru
Wybór siłownika najlepiej wykonać w jasnej kolejności, aby uniknąć niezgodności:
• Zacznij od wymagań siłowych: Oblicz całkowite obciążenie, w tym efekty tarcia i kąta, a następnie dodaj margines bezpieczeństwa. Jeśli siła jest nieprawidłowa, siłownik nie będzie działał prawidłowo.
• Zdefiniuj długość skoku: Dopasuj wymaganą odległość przesunięcia i upewnij się, że jest wystarczająco dużo miejsca montażowego na pełne wyciągnięcie i cofanie.
• Sprawdzenie kompromisu między prędkością a obciążeniem: Większa siła często zmniejsza prędkość. Wybierz równowagę opartą na potrzebach wydajności systemu.
• Ocena cyklu roboczego: Przy pracy powtarzanej lub ciągłej upewnij się, że siłownik radzi sobie z wymaganym czasem pracy bez przegrzewania.
• Uwzględnij środowisko: Stosuj odpowiednie normy IP oraz materiały do uwzględniania warunków pyłowych, wilgotnych lub temperaturowych.
• Potwierdzenie kompatybilności zasilania i sterowania: Upewnij się, że siłownik odpowiada dostępnemu źródłu zasilania i integruje się z systemem sterowania.
Metody sterowania i systemy sprzężenia zwrotnego
Sterowanie siłownikami może obejmować zarówno prostą obsługę, jak i systemy automatyczne, w zależności od potrzeb aplikacji.
Metody sterowania
• Sterowanie ręczne i podstawowe — przełączniki, odwrócenie polaryzacji lub zdalne sterowanie dla prostego ruchu
• Sterowanie zautomatyzowane — przekaźniki, sterowniki PLC lub mikrokontrolery do sekwencjonowania i skoordynowanej obsługi
Systemy sprzężenia zwrotnego
Systemy sprzężenia zwrotnego wykorzystują czujniki do monitorowania położenia, prędkości lub siły, co pozwala na precyzyjniejsze sterowanie.
• Sterowanie otwartą pętlą — działa bez sprzężenia zwrotnego; prostszy, ale mniej precyzyjny
• Sterowanie zamkniętą pętlą — wykorzystuje sprzężenie zwrotne do regulacji ruchu; Dokładniejsze i stabilniejsze
Zasady montażu i montażu
• Podwójne obrowy: Pozwala siłownikowi poruszać się naturalnie wraz z obciążeniem, zmniejszając boczne obciążenia i naprężenia. Nadaje się do zastosowań z ruchem kątowym.
• Montaż stały: Utrzymuje ustawienie do ruchu prostego. Stosowane w systemach kierowanych, gdzie wymagane jest spójne kierowanie.

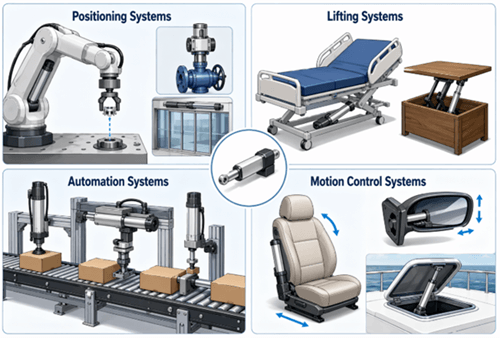

Zastosowania siłownika
• Systemy pozycjonowania wykorzystują siłowniki do przesuwania i trzymania części w wymaganym miejscu. Te zastosowania często wymagają precyzyjnego i powtarzalnego ruchu. Typowe przykłady to robotyka, sterowanie zaworami oraz automatyczne drzwi.
• Systemy podnoszenia wykorzystują siłowniki do podnoszenia, opuszczania lub podtrzymywania obciążeń w kontrolowany sposób. Systemy te często wymagają stałego ruchu i niezawodnej siły. Meble regulowane i sprzęt medyczny to częste przykłady.
• Systemy automatyzacji wykorzystują siłowniki do wykonywania powtarzających się ruchów w ramach większego procesu. Pomagają maszynom wykonywać działania automatycznie i konsekwentnie. Do typowych zastosowań należą przenośniki i linie produkcyjne.
• Systemy sterowania ruchem wykorzystują siłowniki do regulacji elementów podczas pracy. Zastosowania te mogą obejmować otwieranie, zamykanie, przechylanie lub przestawianie części w razie potrzeby. Przykładami są systemy regulacji samochodów oraz włazy morskie.
Konserwacja i rozwiązywanie problemów
Typowe problemy i przyczyny
| Problem | Możliwe przyczyny |
|---|---|
| Brak ruchu | Utrata zasilania, awaria okablowania lub awaria sterownika |
| Kończy się wcześnie | Ustawienie wyłącznika granicznego, przeszkoda lub ograniczenie ruchu |
| Wolny czy słaby | Przeciążenie, niska moc zasilania, niskie ciśnienie lub niewystarczający przepływ płynu |
| Hałas lub drgania | Nieprawidłowe ustawienie, luźne mocowanie lub zużycie mechaniczne |
| Przegrzewanie się | Nadmierne obciążenie, wysoki cykl pracy lub złe warunki pracy |
Rozwiązywanie problemów i konserwacja
Gdy siłownik nie działa prawidłowo, pierwszym krokiem jest sprawdzenie źródła zasilania, okablowania i sygnałów sterujących. Następnie porównaj rzeczywiste obciążenie z mocowaniem siłownika i sprawdź mocowanie, ustawienie, wyłączniki graniczne i ustawienia skoku. Test bez obciążenia może pomóc ustalić, czy problem wynika ze strony sterowania, czy z oporu mechanicznego w układzie.
Rutynowa konserwacja powinna pozostać prosta i konsekwentna.
Utrzymuj siłownik w czystości, upewnij się, że elementy montażowe oraz połączenia elektryczne lub płynowe pozostają stabilne, a także obserwuj nietypowe ciepło, hałas lub drgania podczas pracy.
Siłowniki elektryczne powinny być kontrolowane pod kątem problemów z przewodami i sygnałami, siłowniki hydrauliczne pod kątem stanu i nieszczelności płynów, a siłowniki pneumatyczne powinny być dostarczane czystym, suchym powietrzem o stabilnym ciśnieniu.
W systemach o częstym użytkowaniu regularna kontrola geometrii, wydajności i zużytych części pomaga zapobiegać nieoczekiwanym awariom i wydłuża żywotność użytkową.
Zalety i ograniczenia
| Zalety | Ograniczenia |
|---|---|
| Precyzyjny i kontrolowany ruch | Wyższy koszt dla systemów o dużej lub wysokiej precyzji |
| Umożliwia automatyzację i powtarzalną pracę | Nieprawidłowe dobranie rozmiarów może prowadzić do przedwczesnej awarii lub słabej wydajności |
| Szybka i responsywna wydajność | Szybkość i siła często się ze sobą wymieniają |
| Szeroki zakres rozmiarów i mocy | Ograniczenie maksymalnej długości skoku i obciążenia |
| Integruje się z systemami sterowania i czujnikami | Wymaga stabilnego zasilania, powietrza lub zasilania hydraulicznego |
| Odpowiedni do wielu środowisk | Kurz, wilgoć i temperatura mogą skrócić żywotność, jeśli nie są odpowiednio oceniane |
| Niezawodny przy odpowiedniej konserwacji | Nieprawidłowe ustawienie lub boczne obciążenie może powodować uszkodzenia wewnętrzne |
Zakończenie
Siłowniki pomagają przekształcać sygnały sterujące w ruch fizyczny w wielu systemach. Zrozumienie ich typów, zasad działania i praktycznych ograniczeń pomaga zapewnić prawidłowy wybór i niezawodną pracę. Dzięki odpowiedniej kontroli, instalacji i konserwacji siłowniki mogą zapewnić stałą wydajność w szerokim zakresie zastosowań.
Najczęściej zadawane pytania [FAQ]
Jak obliczyć właściwą siłę siły siły siły dla mojego zastosowania?
Oszacuj całkowite obciążenie, w tym tarcie i kąt ruchu, a następnie dodaj margines bezpieczeństwa około 20–30%, aby zapewnić niezawodną pracę.
Co najczęściej powoduje awarię siłownika?
Do najczęstszych przyczyn należą przeciążenia, nieprawidłowe ustawienie, nieprawidłowe mocowanie, przekraczanie limitów cyklu pracy oraz brak konserwacji.
Jak wybrać między siłownikiem liniowym a obrotowym?
Użyj siłownika liniowego do ruchu prostego, a siłownika obrotowego do ruchu kątowego lub obrotowego.
Czy siłowniki mogą być używane na zewnątrz?
Tak, jeśli mają odpowiednią charakterystykę IP i są zaprojektowane do radzenia sobie z wilgocią, kurzem i zmianami temperatury.
Jak można wydłużyć żywotność siłownika?
Utrzymuj prawidłowe ustawienie, unikaj bocznego załadunku, pracuj w granicach dopuszczalnych i przestrzegaj regularnego harmonogramu konserwacji.
